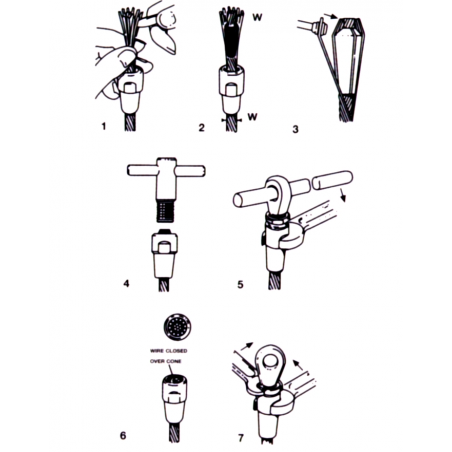

SAMLEINSTRUKTION FOR VALSEFRI TERMINALER (se billede 3)
Først skrues terminal-delene fra hinanden. Indvendigt ligger der to konusser.
Den gule konus for 7x7 og 7x19 stålwire. Den hvide konus er for 1x19 stålwire.
Skub terminaldelen med den indvendige skruegang over stålwiren og udlæg den yderste del af stålwiren således at kernen fritlægges ( billed 1 ).
Kernen af stålwiren skubbes gennem konussen og den yderste del af stålwiren bøjes hen over ydersiden af konussen ( billed 2 + 3 ).
Kernen af stålwiren skal stikke 1-2 mm over toppen af konussen. Skru terminaldelene sammen. Sørg for modhold under sammenskruningen ved brug af en nøgle eller lignende på begge halvparter ( billed 5+7 ).
